Відводи, переходи, трійники сталеві

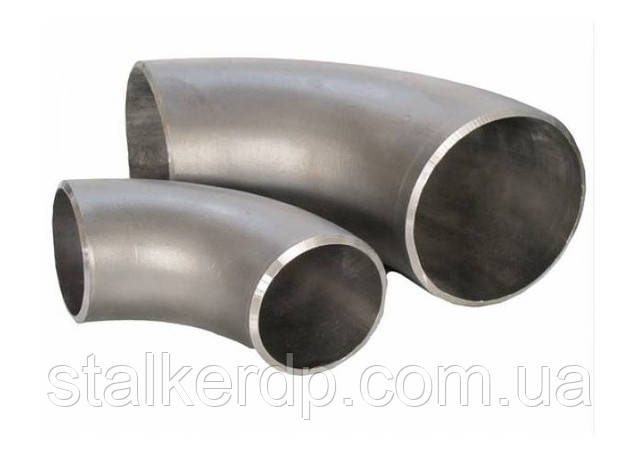

Відводи сталеві круто вигнуті суцільновнуті застосовуються для з'єднання технологічних трубопроводів (з'єднувальні відводи трубопроводу), включно з підконтрольними органами нагляду, за Ру до 16,0 МПа та температури від -70 °C до +450 °C.

Відводи сталеві виготовляються відповідно до технічних вимог ГОСТ 17375.

Кут відведення 90° зовнішній діаметр 21-630 мм.

Кут відведення 45° зовнішній діаметр 108-630 мм.

Основою для розрізнення трійників є діаметр прохідних отворів — відповідно до цієї характеристик трійники ділять на рівномірні та перехідні. Як матеріал для виробництва трійників найчастіше використовується легована або вуглецева сталь.

Перехідними називаються ті трійники, у яких діаметри отворів основного корпусу та горловини розрізняються. Такі трійники використовують для пристикування до основного трубопроводу. Рівнопрохідними називають трійники, у яких, на відміну від перехідних трійників, діаметри отворів корпусу та горловини однакові.

Перехід концентричний/ексцентрицейський сталевий — елемент трубопроводу, що з'єднує труби різного діаметра (великий і маленький), має вигляд посіченого конуса. Перехід дає змогу або збільшити, або звузити потік, що транспортується трубопроводом середовища. Застосовується для з'єднання двох труб за центральною осі симетрії. ГОСТ 17378-2001. Тиск 1,6 мПа.
