Засувка фланцева параллельна 30ч6бр Ду100 Ру16
5 100 ₴
- В наявності
- +380 (67) 380-10-14
- +380 (50) 046-74-96

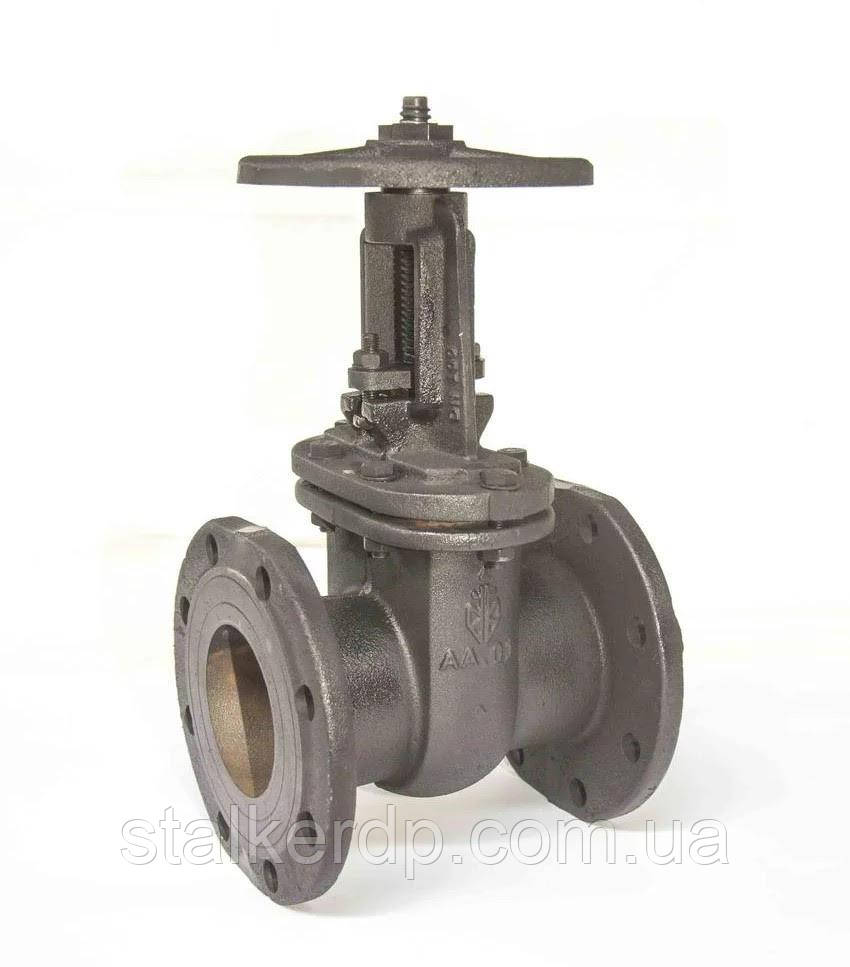

Засувка 30ч6бр паралельна з висувним шпинделем, фланцева, чавунна.
Засувка застосовується як запірні пристрої на трубопроводах для перекриття потоку робочого середовища. Може бути встановлена на трубопроводі в будь-якому робочому положенні, крім положення маховиком вниз. Конструкція і розміри чавунних засувок 30ч6бр регламентовані ГОСТ 8437-75.
Виробник: Україна.
Технічні характеристики:
Умовний тиск Ру 1,6 МПа
Умовний діаметр Ду 50-200мм
Управління - ручний (маховик).
Робоче середовище – вода, масло, пара, неагресивне середовище, нафтопродукти, газ.
Температура середовища - до 225ºС.
|
Найменування деталей |
Матеріал |
|
Корпус, кришка, штурвал, диск, сальник |
Чавун СЧ20 ДСТУ 8833:2019 (GG-20, EN-GJL-200 EN 1561)/ високоміцний чавун (чавун з кулястим графітом) ВЧ50 ГОСТ 7293-85 (GGG-50, EN -GJS-500-7 EN 1563) |
|
Клин |
Сталь 35Л ДСТУ 8781:2018 (Сталь 1.0552, EN 1.1181) |
|
Кільце в корпус, кільце в диск |
латунь CuZn38Pb2 EN 12164-1998 |
|
Втулка різьбова |
Чавун СЧ20 ДСТУ 8833:2019 (GG-20, EN-GJL-200 EN 1561)/ латунь CuZn38Pb2 EN 12164-1998 |
|
Шток |
Сталь 20 ДСТУ 7809:2015 (Сталь 1.0402) / Сталь 1.4021 ЕN 10088 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Умовний прохід | 100 мм |
| Запірний орган | Паралельний |
| Вид затвора | Дводисковий |
| Робоче середовище | Пар, Повітря, Пароводяна суміш, Неагресивна середа, Вода |
| Тип приєднання | Фланцеве |
| Мінімальна робоча температура | -30 град. |
| Максимальна робоча температура | 225 град. |
| Мінімальний робочий тиск | 1 бар |
| Максимальний робочий тиск | 10 бар |
| Матеріал корпусу | Чавун |
| Покриття | Емаль |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Ручний |
| Колір | Чорний |
| Вага | 21.5 кг |
| Ручний привід | Маховик |
- Ціна: 5 100 ₴
